平成17年春期基本情報技術者午前問17

問17　　 論理回路

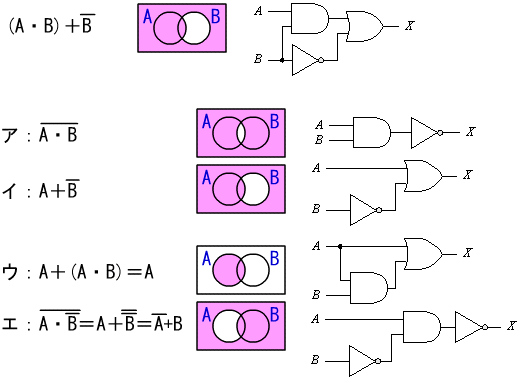

　図の論理回路と同じ出力が得られる論理回路はどれか。ここで，は論理積（AND），は論理和（OR），は否定（NOT）を表す。

ア　

　　　　イ　

ウ　　　　　エ　

解答←クリックすると正解が表示されます

解説

　問題の論理回路をベン図で表すと次の図のようになる。

【平成14年春問17】
