平成18年 秋期 基本情報技術者 午前 問39
問39   DFDの例

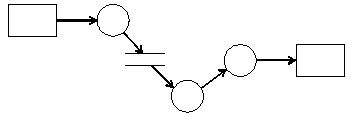

 図は構造化分析法で用いられる DFD の例である。 図中の“○”が表しているものはどれか。

ア アクティビティ      イ データストア

ウ データフロー       エ プロセス


解答←クリックすると正解が表示されます

解説

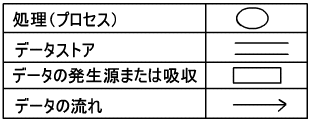

 DFD (データフローダイアグラム)とは、システムの要求定義を行うときに使用される図表の1つで、 機能を幾つかの単位に分割した後に、単位間のデータの流れ(データがどこから来て、 どこでどの様に処理され、どこへ行くか)に着眼点を置き、図式化する方法である。
