平成22年春期基本情報技術者午前問45

問45　　 DFDの図の名称

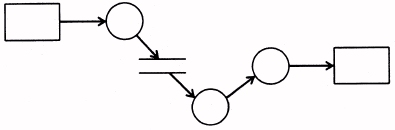

　図は構造化分析法で用いられる DFD の例である。図中の“○”が表しているものはどれか。

ア　アクティビティ　　　　　　　イ　データストア

ウ　データフロー　　　　　　　エ　プロセス

解説

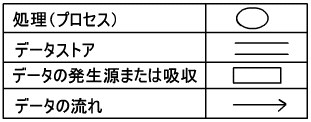

　DFD （データフローダイアグラム）とは、システムの要求定義を行うときに使用される図表の１つで、機能を幾つかの単位に分割した後に、単位間のデータの流れ（データがどこから来て、どこでどの様に処理され、どこへ行くか）に着眼点を置き、図式化する方法である。

【平成18年秋問39】
