平成26年秋期基本情報技術者午前問52

問52　　 クリティカルパス

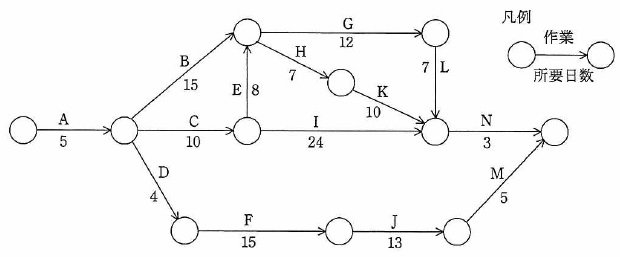

　図に示すアローダイアグラムは，あるシステムの開発作業を表したものである。クリティカルパスはどれか。

ア　A→B→G→L→N　　　　　　　　　　　　イ　A→B→H→K→N

ウ　A→C→E→G→L→N　　　　　　　　　エ　A→C→I→N

解説

クリティカルパスは、PERT 図を用いて、最遅開始日から最早開始日を引いて、余裕期間がゼロの作業を結んだものである。クリティカルパスによって、プロジェクト全体の遅れに直結する作業を把握することができる。

問題の各所要日数を求める。

ア：A→B→G→L→N　　（５＋１５＋１２＋７＋３＝４２）

イ：A→B→H→K→N　　（５＋１５＋７＋１０＋３＝４０）

ウ：A→C→E→G→L→N　（５＋１０＋８＋１２＋７＋３＝４５）

エ：A→C→I→N　　　　（５＋１０＋２４＋３＝４２）

【平成18年春問46】
