平成29年 秋期 基本情報技術者 午前 問23
問23   ディジタル回路と等価な論理式

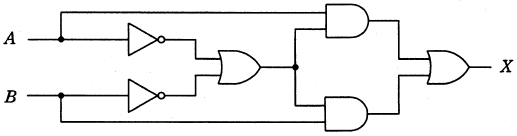

 図に示すディジタル回路と等価な論理式はどれか。 ここで,論理式中の“・”は論理積,“+”は論理和, は X の否定を表す。

ア         イ

ウ         エ


解答←クリックすると正解が表示されます

解説

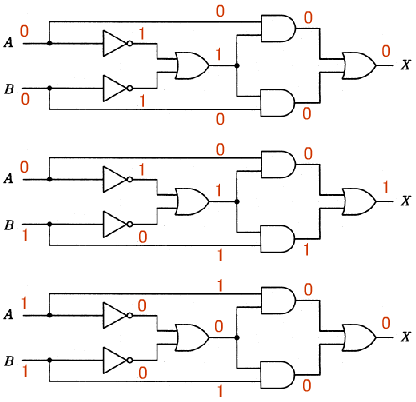

 A、B の各値を図に示すディジタル回路に入力すると以下のようになる。 回路は、上下対象なので、0,1と1,0の出力は同じである。

 この出力と等価な論理式は、「ウ」となる。

【平成22年秋 問24】
