平成19年 秋期 基本情報技術者 午前 問48
問48   アローダイアグラム

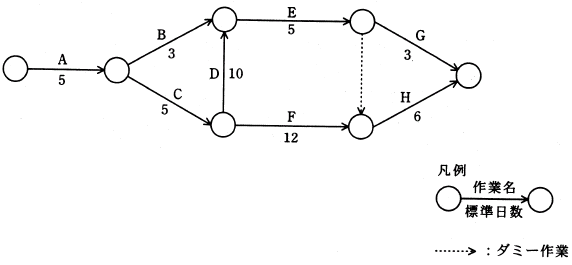

 次のアローダイアグラムで表される作業 A 〜 H を見直したところ, 作業 D だけが短縮可能であり,その所要日数を6日間にできることが分かった。 業務全体の所要日数は何日間短縮できるか。ここで,矢印に示す数字は各作業の標準日数を表す。

ア 1         イ 2         ウ 3         エ 4


解答←クリックすると正解が表示されます

解説

 アローダイアグラムとは、下図の様に、作業の前後関係を整理して矢印で結んだ ネットワークを作成し、工程上のネックを発見して日程計画に役立てることを指す。 この場合全ての作業工程を求め、その中で1番長い作業工程(クリティカルパス)を 比較して所要日数を考える。ここでダミーの作業日数は0日と考える。

短縮前

(工程T)28 日:@ → A → B → C → D → F
(工程U)31 日:@ → A → B → C → D →(ダミー)→ E → F
(工程V)28 日:@ → A → B → E → F
(工程W)16 日:@ → A → C → D → F
(工程X)19 日:@ → A → C → D →(ダミー)→ E → F

 クリティカルパスは(工程U)31 日:@ → A → B → C → D →(ダミー)→ E → F である。

短縮後

(工程T)24 日:@ → A → B → C → D → F
(工程U)27 日:@ → A → B → C → D →(ダミー)→ E → F
(工程V)28 日:@ → A → B → E → F (変化なし)
(工程W)16 日:@ → A → C → D → F (変化なし)
(工程X)19 日:@ → A → C → D →(ダミー)→ E → F(変化なし)

 短縮後、クリティカルパスは(工程V)28 日:@ → A → B → E → F
 となり、3日分短縮したことになる。よって、正解は(ウ)である。

【平成16年秋 問54】
