平成20年 秋期 基本情報技術者 午前 問17
問17   回路の出力

 4ビットの入力データに対し,1の入力数が0個又は偶数個のとき出力が1に, 奇数個のとき出力が0になる回路はどれか。ここで, 図中の   は AND 素子, は OR 素子, は XOR 素子, は NOT 素子を表す。

ア        イ

ウ        エ


解答←クリックすると正解が表示されます

解説

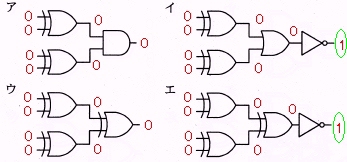

 4ビットすべて0を入力した場合、図のようになり、イとエが1になる。

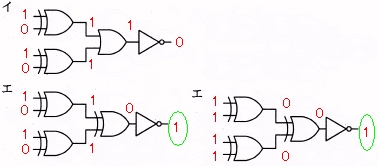

 0と1を入力した場合、図のようになり、エが1になる。

 4ビットすべて1を入力した場合、エが1になる。
