平成21年 春期 基本情報技術者 午後 問04
問04   5問選択

 パケットフィルタリングに関する次の記述を読んで,設問1,2に答えよ。

 X 社では,図に示すネットワークを構築し,インターネットへの Web サイトの公開と 電子メール(以下,メールという)の送受信を行っている。

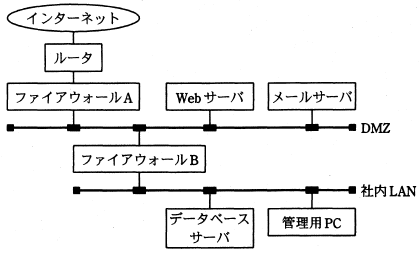

     図 X 社のネットワーク構成

 X 社のネットワークは二つのファイアウォールによって,DMZ 及び社内 LAN の二つの セグメントに分けられている。Web サーバ,メールサーバ及び データベースサーバ(以下,DB サーバという)は,それぞれ次の役割を果たしている。

(1) Web サーバ

 Web サイトとして,自社の情報をインターネットに公開する。Web サーバ上では, 社外との取引情報を処理するプログラムが動作する。このプログラムが 利用するデータは DB サーバ上に格納される。

(2) メールサーバ

 社外とのメールの送受信を行う。また,取引先に対してメールを自動配信するプログラムが動作する。 メール配信のためのデータは DB サーバ上に格納される。

(3) DB サーバ

 Web サーバ及びメールサーバで利用するデータを格納する。

 社内 LAN に接続された管理用 PC からは,SSH を使った各サーバへのログイン操作と, メールサーバを介した外部とのメール送受信が可能である。 管理用 PC から自社 Web サーバの参照はできるが,社外 Web サイトの利用は許可されていない。

 ネットワーク上で使われるプロトコルとポート番号を表1に示す。

        表1 プロトコルとポート番号
      サービス   プロトコル    ポート番号
WebHTTP80
メール転送SMTP25
セキュアシェル(遠隔ログイン)SSH22
メール受信POP3110
DB アクセスDB 専用1999

設問1 次の記述中の に入れる正しい答えを,解答群の中から選べ。 解答は重複して選んでもよい。

 インターネットと DMZ をつなぐファイアウォール A のパケットフィルタリングの設定を表2に示す。 また,DMZ と社内 LAN をつなぐファイアウォール B のパケットフィルタリングの設定を表3に示す。

 フィルタリングの設定ルールは,送信元の IP アドレス,あて先の IP アドレス及び接続先ポート番号を 指定して通信の許可/拒否を制御する。設定は上の行のルールから調べて,最初に条件が合致した行の動作を実行する。 また,応答パケットについては動的フィルタリング機能によって自動的に許可されるので設定は不要なものとする。

 表2 ファイアウォール A のフィルタリングの設定
       条件   動作
送信元あて先ポート番号
任意Web サーバ80 許可
任意メールサーバ25 許可
任意 許可
任意任意任意 拒否

 表3 ファイアウォール B のフィルタリングの設定
       条件   動作
送信元あて先ポート番号
Web サーバDB サーバ1999 許可
メールサーバDB サーバ1999 許可
管理用 PC 許可
管理用 PCメールサーバ 22許可
管理用 PCメールサーバ 25許可
管理用 PCWeb サーバ 80許可
管理用 PCWeb サーバ 22許可
任意任意 任意拒否

a,c に関する解答群

ア DB サーバ      イ Web サーバ      ウ 管理用 PC

エ メールサーバ     オ 任意

b,d に関する解答群 ア 22      イ 25      ウ 80      エ 110      オ 1999
解答 a ←クリックすると正解が表示されます

解答 b ←クリックすると正解が表示されます

解答 c ←クリックすると正解が表示されます

解答 d ←クリックすると正解が表示されます

基本情報技術者試験


設問2 X 社のネットワークでは,ファイアウォールによるパケットフィルタリングによって, インターネット接続に伴うセキュリティ上のリスクを低減しているが, パケットフィルタリングは,すべての脅威に対する防御とはならない。 パケットフィルタリングによって防ぐことができるセキュリティ上のリスクとして, 正しい答えを解答群の中から二つ選べ。

解答群

ア Web サイトとやり取りされるデータの盗聴や改ざん

イ Web サイトへの SQL インジェクション攻撃

ウ インターネットから DMZ 内のサーバへの許可されていないポートでの接続

エ インターネットから社内 LAN への不正アクセスによる攻撃

オ メールによる社内からのファイル流出

解答 ←クリックすると正解が表示されます
