平成22年 春期 基本情報技術者 午前 問23
問23   7セグメントLED点灯回路

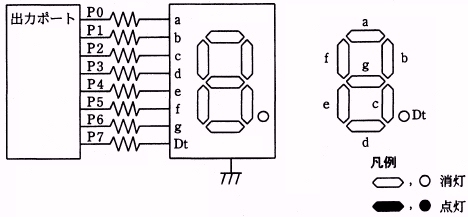

 7セグメント LED 点灯回路で,出力ポートに 16 進数で 6D を出力したときの表示状態はどれか。 ここで,P7 を最上位ビット(MSB),P0 を最下位ビット(LSB)とし,ポート出力が1のとき, LED は点灯する。

ア        イ        ウ        エ
解答←クリックすると正解が表示されます

解説

 16 進数の 6D は、2進数では、0110 1101 となる。 P7 を最上位ビット、P0 を最下位ビットとするので、1があるのは、 P0、P2、P3、P5、P6 となる。

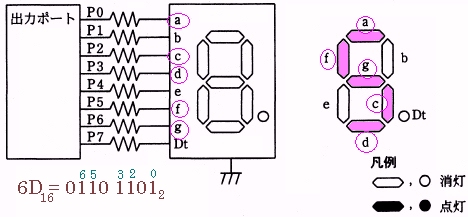

 よって、図のようになる。
