平成23年 秋期 基本情報技術者 午前 問51
問51   アローダイアグラムで表されるプロジェクト

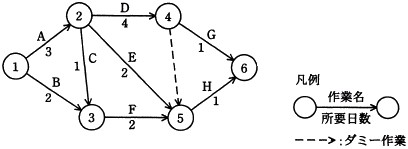

 次のアローダイアグラムで表されるプロジェクトがある。結合点5の最早結合点時刻は第何日か。

ア 4       イ 5       ウ 6       エ 7
解答←クリックすると正解が表示されます

解説

 クリティカルパスは、PERT 図を用いて、最遅開始日から最早開始日を引いて、 余裕期間がゼロの作業を結んだものである。クリティカルパスによって、 プロジェクト全体の遅れに直結する作業を把握することができる。

@→A→C→D:3+4+0=7日

@→A→D:3+2=5日

@→A→B→D:3+1+2=6日

@→B→D:2+2=4日
