平成30年 春期 基本情報技術者 午前 問23
問23   真理値表に示す3入力多数決回路

 真理値表に示す3入力多数決回路はどれか。

ア        イ

ウ        エ


解答←クリックすると正解が表示されます

解説

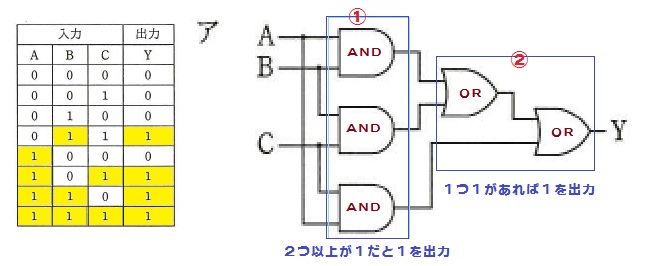

 真理値表に示す3入力多数決回路は、入力に2つ以上の1がある場合にのみ1を出力する。

 図で@の論理積は、入力に2つ以上の1がある場合に1を出力する。

 図のAの論理和は、入力に1つ以上の1がある場合に1を出力する。

【平成28年秋 問23】
