平成23年 春期 基本情報技術者 午後 問01
問01 ５問選択機械語命令に関する次の記述を読んで，設問１，２に答えよ。
この機械語が実行される CPU の１語は 16 ビットで，CPU には１語長の汎用レジスタが 四つ（レジスタ番号 0 〜 3 ）ある。主記憶容量は 1,000 語（番地 0 〜 999 ）あり， 命令語は 700 番地以降に格納される。命令語の形式は図１に示すとおりである。 命令には１語命令と２語命令があり，１語命令の場合は１語目だけで構成される。

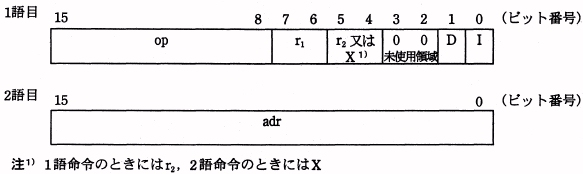

図１ 命令語の形式
図１で使用している記号の説明を表１に，命令の実効アドレスの算出方法を表２に， 命令の対象となるデータが設定されているレジスタ（以下，ソースレジスタという）の指定方法を 表３に，命令の仕様（一部）を表４に示す。数字の未尾に h が付いているものは 16 進数表記である。
表１ 記号の説明
| 記号 | ビット | 内容 |
| op | 8 | 00h 〜 FFh で示されるいずれかの命令コードが指定される。 |
| r1 | 2 | 0 〜 3 で示されるいずれかのレジスタ番号が指定される。 |
| r2 | 2 | 0 〜 3 で示されるいずれかのレジスタ番号が指定される。 |
| X | 2 | 指標レジスタ修飾を行うときは，指標レジスタ修飾に使用するレジ スタを表す 1 〜 3 で示されるいずれかのレジスタ番号が指定される。 指標レジスタ修飾を行わないときは，０が指定される。 |
| D | 1 | １語命令のときは，１が指定される。 ２語命令のときは，０が指定される。 |
| I | 1 | 間接アドレス指定を行うときは，１が指定される。 間接アドレス指定を行わないときは，０が指定される。 |
| adr | 16 | 0 〜 999 で示されるいずれかの値（番地を表す値）が指定される。 |
| D | I | 実効アドレス |
| 0 | 0 | adr＋[X で指定されたレジスタ] |
| 0 | 1 | [adr＋[X で指定されたレジスタ]] |
| 1 | 1 | [r2 で指定されたレジスタ] |
注 [] は，[] 内のレジスタ又は番地に格納されている内容を示す。
| D | I | ソースレジスタ |
| 1 | 0 | r2 で指定されたレジスタ |
| 命令コード | 動作 |
| 10h | 実効アドレスに格納されている内容又はソースレジスタの内容 を，r1で指定されたレジスタに足し込む。 |
| 20h | 実効アドレスに格納されている内容又はソースレジスタの内容 を，r1で指定されたレジスタに設定する。 |
| 30h | r1で指定されたレジスタの内容を，実効アドレスに格納する。 |
| FFh | プログラムを終了する。 |
に入れる正しい答えを，
解答群の中から選べ。
命令を実行する前のレジスタの内容は，図２のとおりとする。この状態で図３のプログラムを 先頭の 700 番地から順に実行した。
命令語２の実行が終わった時点での，レジスタ番号１のレジスタの内容は
である。
命令語５の実行が終わった時点での，レジスタ番号１のレジスタの内容は
であり，
レジスタ番号３のレジスタの内容は
である。
| レジスタ番号 | 内容 |
| 0 | 100 |
| 1 | 200 |
| 2 | 300 |
| 3 | 400 |
図２ レジスタの内容

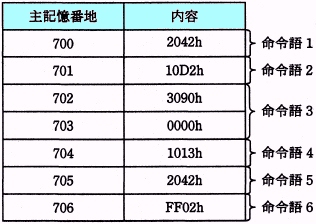

図３ プログラム
解答群
オ 500 カ 600
設問２ レジスタと主記憶の内容が図４に示す値のとき，レジスタ番号１のレジスタに 100 を 設定する命令語の記述として誤りであるものを，解答群の中から選べ。
| レジスタ番号 | 内容 |
| 2 | 100 |
| 3 | 101 |
| 主記憶番地 | 内容 |
| 100 | 101 |
| 101 | 100 |
図４ レジスタと主記憶の内容

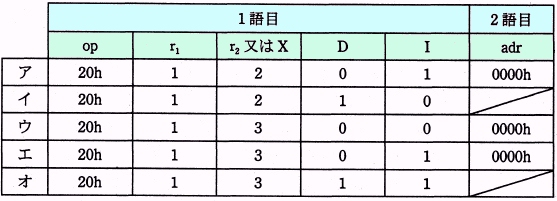

解答群
