平成25年 秋期 基本情報技術者 午前 問08
問08   流れ図

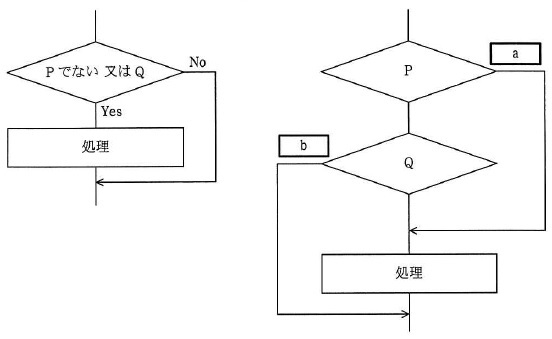

 右の流れ図が左の流れ図と同じ動作をするために,a,b に入る Yes と No の組合せはどれか。

      a    b
  ア  No   No
  イ  No   Yes
  ウ  Yes   No
  エ  Yes   Yes

解答←クリックすると正解が表示されます

解説

 左の流れ図は、「P でないとき」かつ「Q」のときに処理をする。

 右の流れ図で、上の判定で右側に行った時に処理をするので、 空欄 a は、「No」が入る。また、上の判定で下に行った時に処理をするので、 空欄 b は、「No」が入る。
