平成28年 秋期 基本情報技術者 午前 問21
問21   7セグメントLED点灯回路

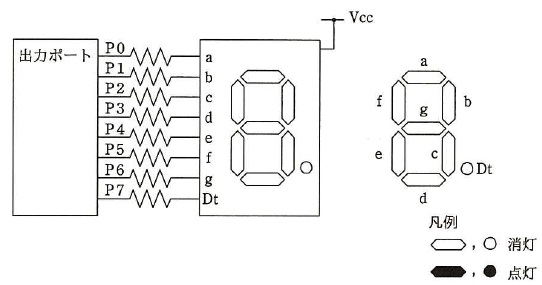

 アノードコモン型7セグメント LED 点灯回路で,出力ポートに 16 進数で 92 を出力したときの表示状態はどれか。 ここで,P7 を最上位ビット(MSB),P0 を最下位ビット(LSB)とし,ポートの出力が0のとき, LED は点灯する。

ア        イ        ウ        エ
解答←クリックすると正解が表示されます

解説

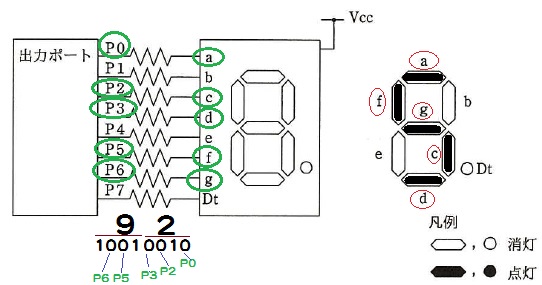

 16 進数の 92 は、2進数では、1001 0010 となる。 P7 を最上位ビット、P0 を最下位ビットとするので、0があるのは、 P0、P2、P3、P5、P6 となる。

 よって、図のようになる。

【平成22年春 問23 類題】
