平成30年 秋期 基本情報技術者 午前 問22
問22   NAND回路の構成

 2入力 NAND 素子を用いて4入力 NAND 回路を構成したものはどれか。

ア                  イ

ウ         エ


解答←クリックすると正解が表示されます

解説

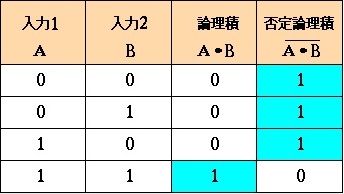

 A と B が1ビットの論理変数のとき、A と B の否定論理積(NAND)は表のようになる。

 問題の各回路に、A と B に1を入力する。また、A と B に1、0を入力すると 「イ」が NAND 回路の構成になる。
